Сборка карбюратора 2108

Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей.

Настройка микроизмерителей осуществляется по эталонным жиклерам.

Условный расход топливного жиклера определяется по эталонному жиклеру по специальной методике

Контролю в процессе эксплуатации не подлежит.

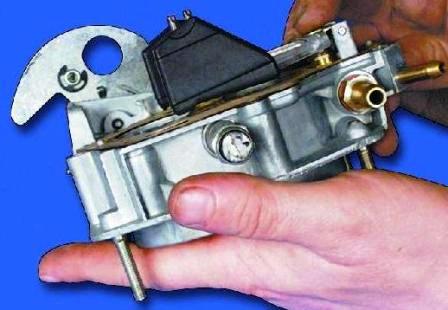

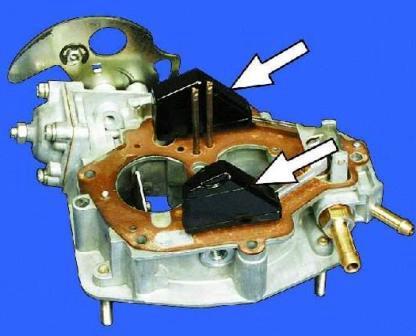

Поплавок должен свободно, без заеданий, поворачиваться на оси и не задевать стенки поплавковой камеры.

В противном случае отрегулируйте положение поплавка

Игла клапана должна свободно перемещаться в гнезде.

Момент затяжки седла клапана 15 Нм (1,5 кгсм).

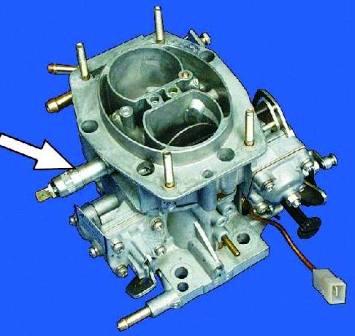

Момент затяжки электромагнитного клапана 4 Нм (0,4 кгсм).

Установите жиклеры в соответствии с нанесенной на них маркировкой.

Если снимался рычаг привода воздушной заслонки, перед заворачиванием оси рычага нанесите на ее торец и верхние витки резьбы герметик типа УГ-9.

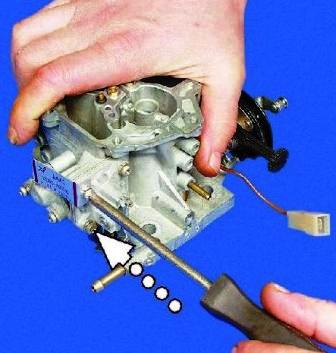

При сборке ускорительного насоса наживите винты крепления крышки, нажмите до упора на рычаг привода насоса и в таком положении окончательно заверните винты крепления крышки

Тарировочные данные карбюратора
